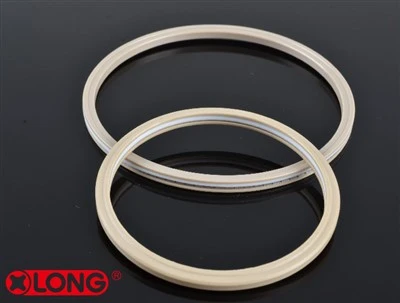

LNG-klepafdichting met ultralage temperatuur

Xlong seal is een van de toonaangevende leveranciers van kogelkranen met ultralage temperaturen.

Onderzoek

Productdetails

Het belangrijkste gebied waarmee rekening moet worden gehouden bij het ontwerpen van cryogene klepafdichtingen is de geometrie. Over het algemeen wordt aanbevolen om een dunne lip op de buitendiameter van de afdichting te gebruiken om de flexibiliteit te maximaliseren, terwijl een langer lipontwerp kan helpen het afdichtingsgebied te vergroten. Er kunnen borgringelementen worden gebruikt om de effecten van krimp te minimaliseren en te voorkomen dat de afdichting van het beslag lostrekt.

Materialen vormen de basis van klepafdichtingen en het is van cruciaal belang om de ideale formulering te kiezen. Polytetraethyleen (PTFE) gevuld met verschillende polymeren zoals polyimide en polyethyleen met ultrahoog moleculair gewicht (UHMWPE) wordt aanbevolen voor afdichtingsmantels vanwege hun chemische compatibiliteit, lage wrijving, slijtvastheid en extrusieweerstand. Ze vertonen ook een goede afdichting over een breed temperatuurbereik.

Het hart van een effectieve klepafdichting is een veerbekrachtiger die een vrijwel constante kracht op de mantel uitoefent om effectieve afdichting en gelijkmatige slijtage te bevorderen, of het nu een gekantelde spiraalveer, een gesloten spiraalvormige gekantelde spiraalveer of een spiraalvormige lintveer is. De actuator moet chemisch compatibel zijn met de media die naar verwachting zullen worden aangetroffen, bestand zijn tegen corrosie en in staat zijn een sterke maar meetbare afbuigkracht te leveren.

Een veerbelaste afdichting zal profiteren van de lage wrijvingseigenschappen van het pakkingbusmateriaal, en de kracht die door de veer wordt uitgeoefend zal krimp van de plastic ring helpen voorkomen. Dezelfde kracht zorgt ervoor dat de plastic ring zelfs bij de laagste temperaturen een strakke conformiteit behoudt, waardoor onregelmatigheden of tolerantieveranderingen in de hardware worden voorkomen. Elastomere afdichtingen of pakkingen bieden niet dezelfde voordelen omdat ze gevoelig zijn voor ongelijkmatige slijtage en compressie. Metalen afdichtingen zijn een slechte keuze voor dynamisch gebruik, omdat wrijving van metaal op metaal niet effectief is bij afdichting.
